Запасные части к компрессорам Remeza AIRCAST на основе головки LB40

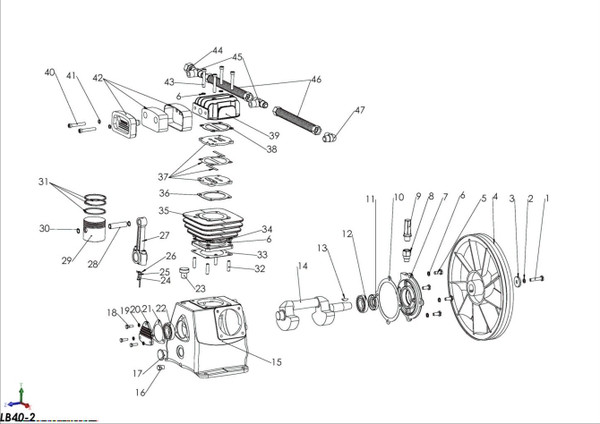

| Позиция в деталировке | Наименование | Применяемость | Артикул |
| 1 | Болт шкива М10×45 (левосторонний) | 1 | 11131005 |
| 2 | Шайба стопорная левосторонняя Ф8 | 1 | 11124001 |
| 3 | Шайба Ф8-Ф38,5 | 1 | 21213002 |
| 4 | Шкив D.320 A1 LB40 | 1 | 21212003 |
| 5 | Болт крепления М8×25 | 4 | 11131004 |
| 6 | Граверная шайба Ф8 | 28 | 11123003 |
| 7 | Передняя крышка | 1 | 21113011 |
| 8 | Фиксатор сапуна | 1 | 21178001 |
| 9 | Сапун | 1 | 21166001 |
| 10 | Прокладка передней крышки | 1 | 21152001 |
| 11 | Сальник 24×47×8 | 1 | 21161004 |
| 12 | Подшипник 6205Z | 1 | 21134001 |
| 13 | Сегментная шпонка | 1 | 21136001 |
| 14 | Коленвал LB40-3 | 1 | 21131013 |
| 15 | Картер LB40-3 | 1 | 21111026 |
| 16 | Пробка слива масла | 1 | 21169001 |
| 17 | Маслоуказатель G 3/4" | 1 | 21164004 |
| 18 | Болт крепления крышки М6×20 | 3 | 11131001 |
| 19 | Граверная шайба Ф6 | 3 | 11123002 |
| 20 | Задняя крышка | 1 | 21112003 |
| 21 | Прокладка задней крышки | 1 | 21155001 |
| 22 | Подшипник 6205 | 1 | 21134003 |
| 23 | Пробка залива масла | 1 | 21167002 |
| 24 | Болт маслоразбрызгивателя М4×10 | 3 | 11133001 |
| 25 | Шайба стопорная Ф4 | 3 | 11123001 |
| 26 | Маслоразбрызгиватель | 3 | 21163001 |
| 27 | Шатун LB30-2/LB40-3 | 3 | 21132021 |
| 28 | Палец поршня Ф14,5×57,5 | 3 | 21143002 |
| 29 | Поршень Ф65 | 3 | 21141003 |
| 30 | Стопорное кольцо Ф14,7 | 6 | 21144002 |
| 31 | Комплект колец Ф65 | 3 | 21145003 |
| 32 | Шпилька М8×35 | 12 | 11141001 |
| 33 | Прокладка цилиндр-картер Ф65 | 3 | 21153001 |
| 34 | Гайка М8 | 12 | 11111002 |
| 35 | Цилиндр Ф65 | 3 | 21121004 |
| 36 | Прокладка блока клапанов нижняя Ф65 | 3 | 21151002 |
| 37 | Клапанный блок в комплекте Ф65 | 3 | 21124013 или 21124010 или 21124003 |
| 38 | Прокладка блока клапанов верхняя Ф65 | 3 | 21154001 |
| 39 | Головка цилиндра LB40-3 | 3 | 21122014 |
| 40 | Болт воздушного фильтра М8×30 | 6 | 11132004 |
| 41 | Медная шайба Ф8 | 6 | 11122001 |
| 42 | Фильтр воздушный в сборе | 3 | 21175002 |
| 43 | Болт крышки блока цилиндров М8×50 | 12 | 11132006 |
| 44 | Гайка Ф14,5-27 | 1 | 11113001 |
| 45 | Тройник LB40-3 | 2 | 21174008 |
| 46 | Радиатор LB40-3 | 2 | 21171013 |
| 47 | Угольник | 1 | 21173001 |
| 37/2 | Пластины клапанные в комплекте (2 шт.) | 1 | 21125017 или старые 21125013 |
| 37/3 | Алюминиевая прокладка | 1 | 21126005 |
| 42/2 | Патрон воздушного фильтра | 2 | 21177012 либо 21175008 |
| Запчасти для компрессорного узла старого образца LB40-2, отличающиеся от LB40-3 | |||
| 3 | Шайба Ф38 | 1 | 21213002 |
| 7 | Передняя крышка | 1 | 21113004 |
| 8 | Фиксатор сапуна 1/4" | 1 | 21175005 |
| 10 | Прокладка передней крышки | 1 | 21152003 |
| 14 | Коленвал | 1 | 21131005 |
| 15 | Картер | 1 | 21111011 |
| 17 | Маслоуказатель G 3/4" | 1 | 21164004 |
| 27 | Шатун LB40-2 | 1 | 21132005 |
| 39 | Головка цилиндра LB30-2/ LB40-2 | 3 | 21123003 |
| 45 | Тройник LB40-2 | 2 | 21174003 |
| 46 | Радиатор LB30-2/ LB40-2 | 2 | 21171002 |
