Фильтры для очистки сжатого воздуха OMI (Италия)

Фильтры для очистки сжатого воздуха OMI (Италия)

Компания OMI давно зарекомендовала себя на международном рынке как производителя качественного и недорогого оборудования в сфере подготовки сжатого воздуха. Воздушные фильтры OMI для сжатого воздуха являются неотъемлемой частью системы очистки, устанавливаемой после компрессора. Они не только способствуют подаче чистого воздуха на оборудование-потребитель, но и защищают всю пневмосеть от попадания в нее масла, пыли и прочих примесей. Применяя фильтры OMI QF, OMI PF, OMI HF, OMI CF мы выполним жесткие требования к качеству воздуха согласно ГОСТ 17433-80 или DIN ISO 8573-1 для всех возможных производств. Также используя фильтры OMI мы защитим от некачественного воздуха различные исполнительные механизмы - пневмоцилиндры, пневмораспределители, пневмоклапана и др. - то, без чего не обходится современное высокотехнологичное производство.

Комплектация фильтров OMI

В стандартную комплектацию фильтров OMI для очистки сжатого воздуха входит корпус из прочного материала, фильтрующий элемент и клапан ручного слива конденсата.

В качестве опции, для каждой модели доступны такие комплектующие, как дифференциальный манометр, показывающий перепад давления в фильтре, индикатор загрязнения, а также клапан автоматического слива конденсата (электронный с таймером).

Фильтрующий картридж легко заменяется и имеет длительный срок службы, в среднем — 3 000 - 4 000 часов наработки.

Типы серий фильтров OMI



Итальянская компания OMI производит несколько серий воздушных фильтров, различающихся по степени очистки сжатого воздуха. Каждая ступень фильтрации делает воздух чище.

Обычно в пневмосети магистральные фильтры устанавливаются в последовательности QF-PF-HF-CF.

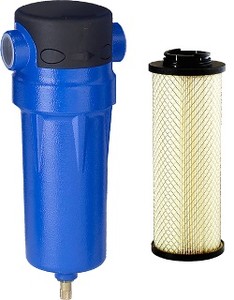

Серия OMI QF

2

Серия QF объединяет магистральные пылеулавливающие фильтры первой ступени. Фильтроэлемент из плотного волокна подходит для отделения воды, масла, эмульсий и твердых частиц размером до 5 микрон от потока сжатого воздуха, а максимальное остаточное содержание жидкости в выходящем из фильтра воздухе - 0,5 мг/м³. Срок службы фильтрующего картриджа QF достигает 4000 часов, а падение давления в системе, при исправной работе всех элементов, составляет всего 0,05 бар. OMI QF рекомендуется к установке в качестве предварительного фильтра на входе в пневмосистему, а также в качестве постфильтра на выходе из адсорбционных осушителей для очистки сжатого воздуха от пыли.

Модель фильтра Производительность,
л/мин (куб.м/час)
Давление,
бар
Размеры присоединительные,
дюйм
Вес, кг Габариты, см

OMI QF 0005

560 (33) 16 3/8" 0,6 22×9

OMI QF 0010

1 170 (70) 16 1/2" 0,6 22×9

OMI QF 0018

1 800 (108) 16 3/4" 0,7 28×9

OMI QF 0030

3 000 (180) 16 3/4" 0,7 28×9

OMI QF 0034

3 400 (204) 16 1" 1,1 31×12

OMI QF 0050

5 000 (300) 16 1" 1,2 31×12

OMI QF 0072

7 200 (432) 16 1 1/2" 1,3 39×12

OMI QF 0095

10 400 (620) 16 1 1/2" 1,4 39×12

OMI QF 0125

12 800 (770) 16 2" 3,7 50×17

OMI QF 0165

16 500 (990) 16 2" 3,8 50×17

OMI QF 0190

19 000 (1 140) 16 2 1/2" 4,8 68×17

OMI QF 0220

22 000 (1 320) 16 2 1/2" 4,9 68×17

OMI QF 0280

28 000 (1 680) 16 3" 6,7 71×20

OMI QF 0350

35 000 (2 100) 16 3" 7,9 87×20

OMI QF 0440

44 000 (2 640) 16 3" 8,8 99×20

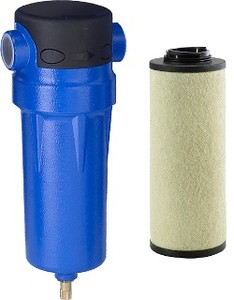

Серия OMI PF

3

Серия PF включает в себя коалесцентные магистральные фильтры второй ступени. Эти фильтры подходят для очистки сжатого воздуха от загрязняющих частиц размером до 1 микрона, а содержание жидкости на выходе составит 0,1 мг/м³. Фильтроэлемент отличается длительным сроком службы — 3500 часов для моделей PF 005-440 и 4000 часов для крупных моделей PF 460-3500. Падение давления в условиях исправной работы составит 0,1 бар. В работающем по принципу коалесценции фильтре мелкие частицы жидкости сталкиваются, объединяются в более крупные капли и стекают на дно фильтра. OMI PF рекомендуются для установки после фильтра QF или рефрижераторного осушителя.

Модель фильтра Производительность,
л/мин (куб.м/час)
Давление,
бар
Размеры присоединительные,
дюйм
Вес, кг Габариты, см

OMI PF 0005

560 (33) 16 3/8" 0,6 22×9

OMI PF 0010

1 170 (70) 16 1/2" 0,6 22×9

OMI PF 0018

1 800 (108) 16 3/4" 0,7 28×9

OMI PF 0030

3 000 (180) 16 3/4" 0,7 28×9

OMI PF 0034

3 400 (204) 16 1" 1,1 31×12

OMI PF 0050

5 000 (300) 16 1" 1,2 31×12

OMI PF 0072

7 200 (432) 16 1 1/2" 1,3 39×12

OMI PF 0095

10 400 (620) 16 1 1/2" 1,4 39×12

OMI PF 0125

12 800 (770) 16 2" 3,7 50×17

OMI PF 0165

16 500 (990) 16 2" 3,8 50×17

OMI PF 0190

19 000 (1 140) 16 2 1/2" 4,8 68×17

OMI PF 0220

22 000 (1 320) 16 2 1/2" 4,9 68×17

OMI PF 0280

28 000 (1 680) 16 3" 6,7 71×20

OMI PF 0350

35 000 (2 100) 16 3" 7,9 87×20

OMI PF 0440

44 000 (2 640) 16 3" 8,8 99×20

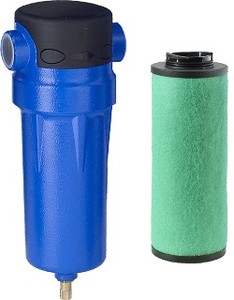

Серия OMI HF

4

Серия HF по принципу действия и характеристикам фильтрующего картриджа соответствует серии PF, но способствует более тонкой очистке. На выходе из такого фильтра в пневмосистему пойдет сжатый воздух, очищенный от частиц размером до 0,1 микрона (0,01 для крупных моделей HF 460-3500) и с содержанием жидкостей в количестве не более 0,01 мг/м³. OMI HF устанавливаются после фильтров серии PF, а также в качестве предфильтра перед адсорбционными осушителями для защиты адсорбента от масла.

Модель фильтра Производительность,
л/мин (куб.м/час)
Давление,
бар
Размеры присоединительные,
дюйм
Вес, кг Габариты, см

OMI HF 0005

560 (33) 16 3/8" 0,6 22×9

OMI HF 0010

1 170 (70) 16 1/2" 0,6 22×9

OMI HF 0018

1 800 (108) 16 3/4" 0,7 28×9

OMI HF 0030

3 000 (180) 16 3/4" 0,7 28×9

OMI HF 0034

3 400 (204) 16 1" 1,1 31×12

OMI HF 0050

5 000 (300) 16 1" 1,2 31×12

OMI HF 0072

7 200 (432) 16 1 1/2" 1,3 39×12

OMI HF 0095

10 400 (620) 16 1 1/2" 1,4 39×12

OMI HF 0125

12 800 (770) 16 2" 3,7 50×17

OMI HF 0165

16 500 (990) 16 2" 3,8 50×17

OMI HF 0190

19 000 (1 140) 16 2 1/2" 4,8 68×17

OMI HF 0220

22 000 (1 320) 16 2 1/2" 4,9 68×17

OMI HF 0280

28 000 (1 680) 16 3" 6,7 71×20

OMI HF 0350

35 000 (2 100) 16 3" 7,9 87×20

OMI HF 0440

44 000 (2 640) 16 3" 8,8 99×20

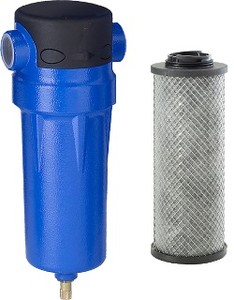

Серия OMI CF

5

Серия CF объединяет угольные магистральные фильтры четвертой ступени. Фильтрация при помощи фильтров этой серии осуществляется в случае, если производимый воздух должен быть пригоден для дыхания, не содержать никаких примесей, паров и запахов. Фильтроэлемент серии CF работает по адсорбционному принципу, используя в качестве адсорбента активированный уголь. Срок службы фильтрующего картриджа достигает 3000 часов (1000 для для крупных моделей CF 460-3500), а падение давления в исправно работающем фильтре составляет 0,08 бар. Полученный на выходе из такого фильтра воздух полностью очищен от твердых частиц, остаточное содержание жидкости не превышает 0,008 мг/м³ (0,003 CF 460-3500). OMI CF устанавливаются на выходе из пневмосети после фильтра HF.

Модель фильтра Производительность,
л/мин (куб.м/час)
Давление,
бар
Размеры присоединительные,
дюйм
Вес, кг Габариты, см

OMI CF 0005

560 (33) 16 3/8" 0,6 22×9

OMI CF  0010

1 170 (70) 16 1/2" 0,6 22×9

OMI CF  0018

1 800 (108) 16 3/4" 0,7 28×9

OMI CF  0030

3 000 (180) 16 3/4" 0,7 28×9

OMI CF  0034

3 400 (204) 16 1" 1,1 31×12

OMI CF  0050

5 000 (300) 16 1" 1,2 31×12

OMI CF 0072

7 200 (432) 16 1 1/2" 1,3 39×12

OMI CF  0095

10 400 (620) 16 1 1/2" 1,4 39×12

OMI CF  0125

12 800 (770) 16 2" 3,7 50×17

OMI CF  0165

16 500 (990) 16 2" 3,8 50×17

OMI CF  0190

19 000 (1 140) 16 2 1/2" 4,8 68×17

OMI CF 0220

22 000 (1 320) 16 2 1/2" 4,9 68×17

OMI CF 0280

28 000 (1 680) 16 3" 6,7 71×20

OMI CF 0350

35 000 (2 100) 16 3" 7,9 87×20

OMI CF 0440

44 000 (2 640) 16 3" 8,8 99×20
